Турбина изнутри: что действительно влияет на ее работу
Еще пару десятилетий назад турбокомпрессор был скорее атрибутом спортивных автомобилей и дизельных двигателей. Сегодня ситуация изменилась: турбонаддув стал практически стандартным решением для современных двигателей. Даже относительно небольшой мотор может развивать впечатляющую мощность и крутящий момент, благодаря турбокомпрессору.
Как работает наддув?
Чтобы двигатель развивал мощность, ему нужны две основные составляющие — топливо и воздух. Чем больше воздуха поступает в цилиндры, тем больше топлива можно сжечь за один рабочий цикл и тем выше потенциальная отдача двигателя.
Самый простой способ увеличить количество воздуха — сделать двигатель больше. Но увеличение рабочего объема означает рост размеров, массы, расхода топлива и зачастую стоимости двигателя и автомобиля.
Турбокомпрессор позволяет получить больше мощности без увеличения рабочего объема двигателя. Для этого используется энергия, которая в обычном моторе во многом просто уходит вместе с выхлопными газами.

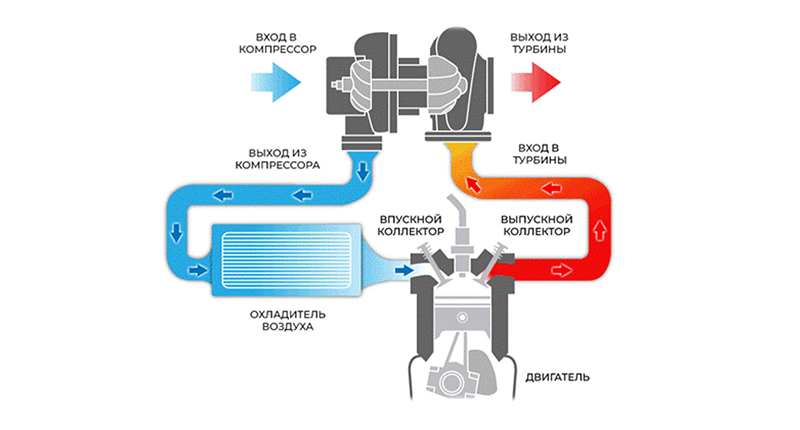

Работа системы нагнетания воздуха в цилиндры
Турбокомпрессор работает в условиях очень высоких температур, огромных скоростей вращения и значительных нагрузок. Поэтому от точности изготовления каждой его детали зависит не только эффективность наддува, но и ресурс самого агрегата.
Что находится внутри турбокомпрессора?
Конструкция турбокомпрессора объединяет два рабочих колеса, установленных на одном валу. Поток горячих выхлопных газов вращает турбинное колесо. Через общий вал вращение передается компрессорному колесу, которое, в свою очередь, засасывает воздух и подает его на впуск двигателя уже под повышенным давлением.
А дальше вступает в дело интеркулер: нагретый при сжатии в компрессорной части воздух принудительно охлаждается перед поступлением в цилиндры для повышения его плотности. Это позволяет увеличить массу воздуха, поступающего в двигатель, и повысить эффективность системы наддува.
Внутри турбокомпрессора находится целый комплекс высокоточных деталей.
К основным элементам относятся:
- картридж (CHRA), состоящий из следующих частей:
- турбинное колесо — вращается под воздействием выхлопных газов;
- компрессорное колесо — сжимает поступающий в двигатель воздух;
- вал — соединяет турбинное и компрессорное колеса;
- подшипниковый узел — обеспечивает вращение вала;
- система уплотнений — предотвращает попадание масла в улитки;
- центральный корпус – удерживает элементы, перечисленные выше;
- турбинный и компрессорный корпуса («улитки») — собирают и направляют потоки газа и воздуха;
- актуатор — управляет системой регулирования наддува;
- перепускной клапан или механизм изменяемой геометрии турбины — то, чем управляет актуатор, в зависимости от конструкции турбокомпрессора.
Особенно интересны детали картриджа — центрального узла, в котором находятся вал, колеса, подшипники и элементы уплотнения. Именно здесь сходятся высокие скорости вращения, температура и, как следствие, повышенные требования к точности.
Интересный факт: турбокомпрессор может вращаться со скоростью до 300 000 об/мин. Для сравнения, коленчатый вал легкового двигателя даже на максимальных оборотах вращается в десятки раз медленнее. Поэтому даже небольшая неточность балансировки ротора способна привести к серьезным вибрациям и ускоренному износу.
Wastegate и VNT: два способа управлять наддувом
Одной из главных особенностей современных турбокомпрессоров является система регулирования давления наддува. Здесь встречаются две основные конструкции — турбокомпрессоры с перепускным клапаном (wastegate) и с изменяемой геометрией (VNT).
Wastegate: простой и проверенный принцип
В конструкции с wastegate используется перепускной клапан. Когда давление наддува достигает заданного значения, клапан открывается и часть выхлопных газов направляется в обход турбинного колеса.
Турбина получает меньше энергии, скорость ее вращения ограничивается, а вместе с ней контролируется и давление наддува. Такой принцип сравнительно прост, надежен и широко применяется в автомобильной технике.
За открытие клапана отвечает актуатор. В зависимости от конструкции он может иметь пневматическое или электронное управление.

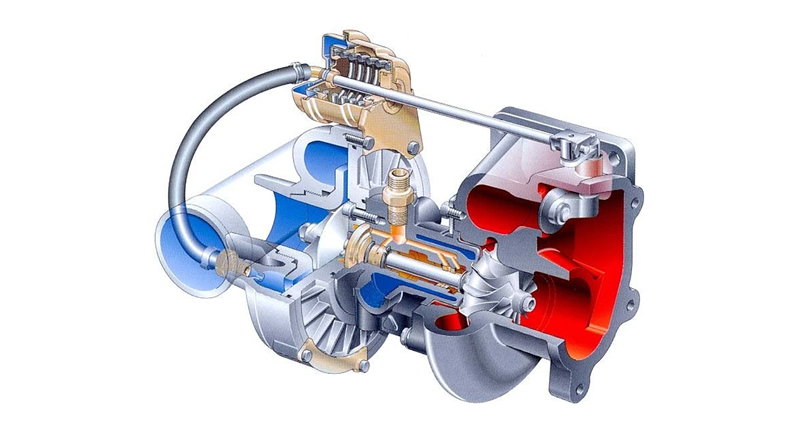

Турбокомпрессор с перепускным клапаном
Ось и втулка оси перепускного клапана работает в экстремальных условиях: постоянный контакт с раскаленными выхлопными газами и высокие механические нагрузки (трение, вибрация). Со временем эти воздействия могут вызывать износ оси и смещение втулки, что в совокупности приводит к появлению люфтов в соединении, снижая точность работы клапана. В самых экстремальных случаях это может привести к полному заклиниванию (зависанию) клапана.
У турбокомпрессоров MILES технология глубокого азотирования оси клапана повышает износостойкость подвижной детали. А для повышения надежности фиксации втулки в зависимости от модели применяется либо специальный фиксирующий штифт, либо специальная Т-образная форма втулки. Это позволяет сохранять точность управления и стабильность характеристик.

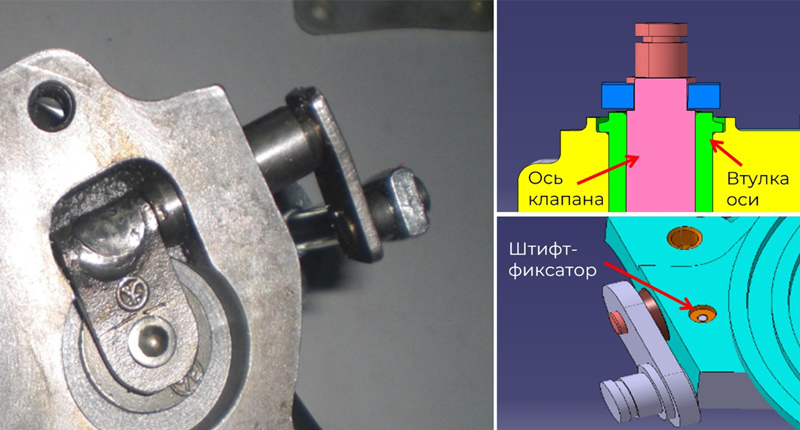

Стандартная конструкция клапана (слева) и ее усовершенствования (справа)
VNT: когда геометрия работает на физику
В турбокомпрессорах с изменяемой геометрией, VNT (Variable Nozzle Turbine) или VGT (Variable Geometry Turbine), принцип совершенно другой. Вместо того чтобы вхолостую перепускать часть выхлопных газов, система изменяет направление и скорость их потока непосредственно перед турбинным колесом. Для этого используются подвижные направляющие лопатки.
На низких оборотах они занимают положение, при котором проход для выхлопных газов сужается. Поток ускоряется и эффективнее раскручивает турбину. В результате двигатель быстрее получает необходимое давление наддува.
По мере увеличения оборотов лопатки открываются, увеличивая проходное сечение. Это снижает скорость выхлопных газов и ограничивает рост давления и, как следствие, скорость вращения турбины.
Получается выигрыш с обеих сторон: на низких оборотах турбокомпрессор стремится работать как «маленькая» турбина, обеспечивая быстрый отклик, а на высоких — как более производительная система с большим проходным сечением. Именно поэтому VNT помогает сделать двигатель более отзывчивым в широком диапазоне оборотов.

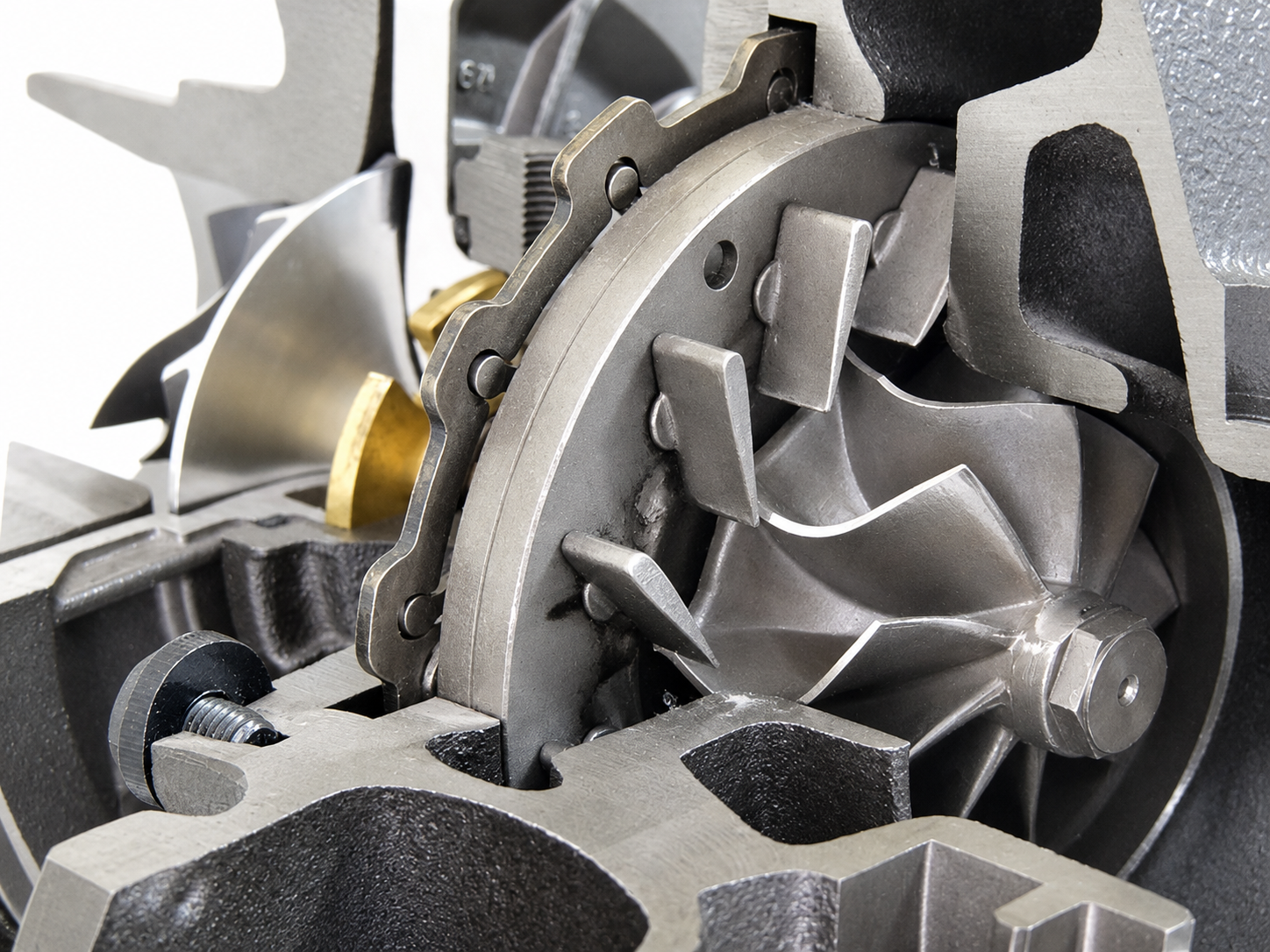

Турбокомпрессор с изменяемой геометрией
Конечно, такая конструкция намного сложнее и требовательнее обычного wastegate. Этот механизм с множеством подвижных лопаток должен сохранять работоспособность непосредственно в зоне воздействия раскаленного потока выхлопных газов.
В турбокомпрессорах MILES VNT направляющие лопатки изготовлены из специальных жаропрочных сплавов. Они рассчитаны на работу с температурой выхлопных газов до 900 °C для дизельных и до 1050 °C для бензиновых двигателей.

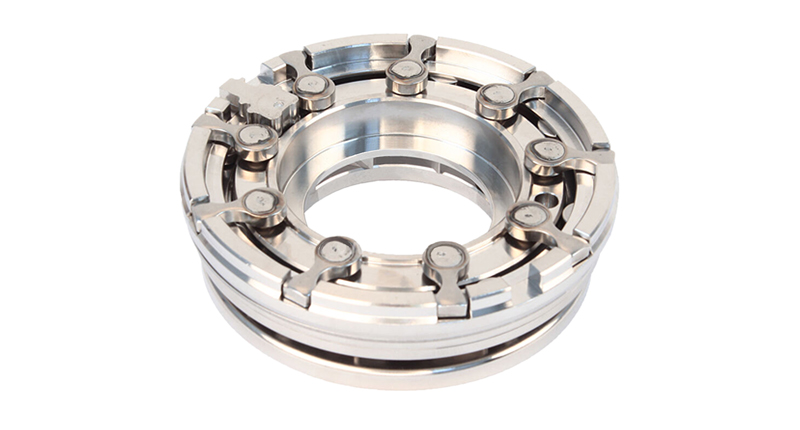

Механизм поворота лопаток VNT
Еще одна важная особенность современных VNT-систем — тип привода. В электронно управляемых турбокомпрессорах MILES используется электрический привод, обеспечивающий быстрое срабатывание и точное позиционирование. Это способствует хорошей приемистости двигателя, при этом привод рассчитан на работу в условиях высокой температуры и вибраций под капотом.
Почему балансировка так важна?
Представим небольшой металлический диск, вращающийся со скоростью несколько тысяч оборотов в минуту. Незначительный дисбаланс уже способен вызвать вибрацию. А если увеличить скорость в 100 раз?.. Именно поэтому балансировка ротора турбокомпрессора — одна из ключевых операций при его изготовлении.
В турбокомпрессорах MILES высокоточная балансировка крыльчаток в составе картриджа выполняется на современном специализированном оборудовании.
И это вовсе не вопрос комфорта. Вибрация воздействует на подшипниковый узел и уплотнения, поэтому качество балансировки напрямую связано с надежностью турбокомпрессора.
Уплотнения: маленькие детали с большой ответственностью
Еще одна критически важная часть турбокомпрессора — система уплотнений.
Внутри узла циркулирует моторное масло, необходимое для смазки подшипникового узла и охлаждения корпуса. При этом по обе стороны центрального корпуса находятся газовые среды: с одной стороны — горячие выхлопные газы, с другой — сжатый воздух. Поэтому необходимо одновременно решить две задачи: ограничить проникновение газов и воздуха в масляную полость и не допустить выхода масла из центрального корпуса. Уплотнения должны сохранять работоспособность при высокой температуре, вращении вала и постоянных перепадах давления.
Наиболее распространенный вариант – лабиринтное уплотнение. В нем используются металлические уплотнительные кольца, которые устанавливаются в канавку на валу. Но кольца не вращаются вместе с валом: они фиксируются в центральном корпусе, а вал вращается внутри них с небольшим расчетным зазором. При этом кольцо не перекрывает зазор герметично в привычном смысле. Его конструкция и очень точно рассчитанные зазоры образуют своеобразный лабиринт, ограничивающий движение масла и газов между центральным корпусом и турбинной или компрессорной частью. Разница давлений дополнительно помогает удерживать рабочие среды на своих сторонах.
В турбокомпрессорах MILES используются жаропрочные компоненты уплотнений подшипникового узла, рассчитанные на надежную работу и сопротивление износу. Кроме того, конструкция подразумевает двойное кольцо, что делает уплотнение еще более надежным в сравнении со многими аналогами с одинарным кольцом.

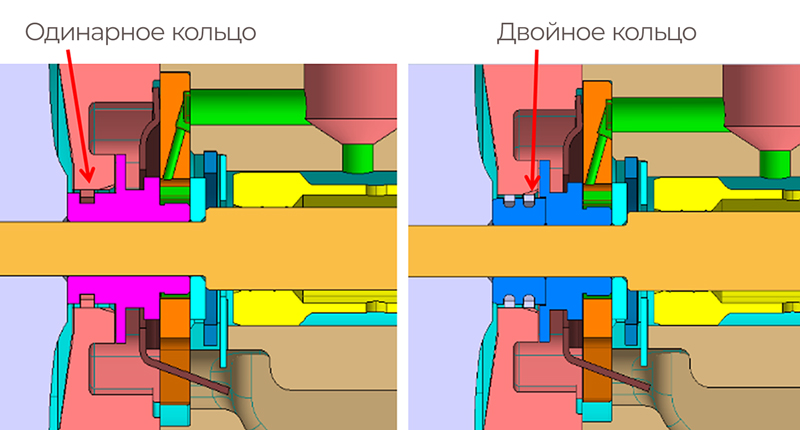

Конструкции уплотнений с одинарным и двойным кольцом
Это хороший пример того, почему при выборе турбокомпрессора не стоит оценивать только внешний вид или геометрию корпуса. За внешне похожими деталями может скрываться существенная разница в используемых материалах и технологиях производства.
От ОЕ-прототипа — к готовому решению MILES
В ассортименте MILES турбокомпрессоры представлены в премиальной серии PRO. Их конструкция максимально приближена к оригинальному аналогу для конкретного двигателя, а при производстве особое внимание уделяется балансировке, материалам ответственных деталей и контролю качества.
Для каждой модели двигателя турбокомпрессор имеет свои особенности: размеры крыльчаток, характеристики «улиток», параметры и настройки актуатора, другие конструктивные решения. При разработке турбокомпрессоров MILES конструкция узла и отдельных элементов проектируется на основе ОЕ-компонентов с учетом характеристик и требований производителя конкретного автомобиля.
Первый этап разработки — 3D-моделирование. Это позволяет детально проработать конструкцию еще до начала изготовления и проверить соответствие будущего изделия оригинальному решению.
Производство выполняется на современном высокотехнологичном оборудовании, а каждый составной элемент проходит многоступенчатый контроль. Процессы соответствуют требованиям международного стандарта IATF 16949.
Но лабораторный контроль — только часть проверки. Разработанные турбокомпрессоры проходят валидацию на реальном двигателе и автомобиле. В программу испытаний входят ресурсные проверки, оценка производительности, герметичности уплотнений и вибрационные тесты.
Технология, которую чувствуешь за рулем
Для водителя турбокомпрессор — это не просто набор высокоточных деталей. Его работа проявляется вполне конкретно: автомобиль быстрее реагирует на нажатие педали газа, двигатель увереннее ускоряется и способен развивать высокую мощность при относительно небольшом рабочем объеме.
Надежность турбокомпрессора складывается из множества факторов: точности изготовления, качества балансировки, устойчивости материалов к температуре, долговечности уплотнений и стабильной работы системы управления.
Турбокомпрессоры MILES PRO объединяют эти решения в одном узле: конструкция ориентирована на ОЕ-прототип, ротор проходит высокоточную балансировку, ответственные элементы рассчитаны на тяжелые температурные и нагрузочные условия, а актуаторы и механизмы VNT предназначены для точного управления наддувом.
Кроме того, турбокомпрессор MILES поставляется уже с необходимыми для монтажа прокладками и уплотнениями, а также инструкцией. Это упрощает установку и позволяет сразу получить комплект, необходимый для замены узла.
Современный турбокомпрессор — один из самых технологичных узлов двигателя. Он работает на границе возможностей материалов и механики. Поэтому при его замене особенно важно, чтобы за внешним сходством с оригиналом стояли точность, правильные материалы и контроль производства.
