Автомобильные лампы: от нити до дуги.

Каждый раз, когда вы поворачиваете ключ зажигания и включаете фары, в работу вступают небольшие, но невероятно важные устройства – автомобильные лампы. От их качества и типа зависит не только видимость дороги ночью или в непогоду, но и то, насколько хорошо другие участники движения видят вас. За привычным действием осветительных приборов скрывается эволюция технологий: от простых лампочек, похожих на домашние, до сложных систем, создающих яркий, почти дневной свет. Давайте разберемся, чем же отличаются основные типы автомобильных ламп – лампы накаливания, галогенные и ксеноновые (HID), и как их конструкция влияет на то, что мы видим, сидя за рулем.

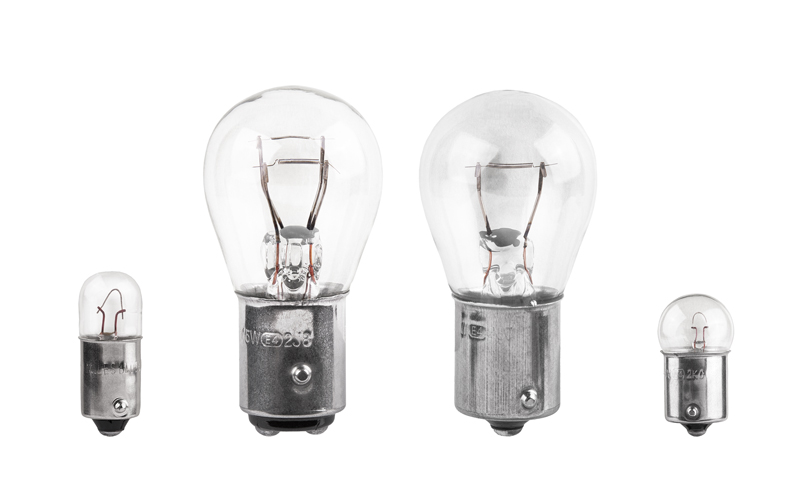

Классика жанра – лампы накаливания.

Как это работает? Принцип действия весьма прост и знаком нам по обычным «лампочкам Ильича» в доме. Внутри стеклянной колбы, из которой откачан воздух (чтобы раскаленная нить не сгорела мгновенно), находится тонкая вольфрамовая нить. Когда через нее проходит электрический ток, она нагревается до очень высокой температуры (около 2200–2500 °C) и создает излучение, часть которого лежит в видимом спектре. Чем сильнее нагрета нить, тем ярче свет, но и тем быстрее она изнашивается.



Конструктивные элементы ламп накаливания и их влияние.

Вольфрамовая нить - главный рабочий элемент. Ее форма и расположение критичны для правильного светораспределения. Со временем вольфрам испаряется и оседает на стенках колбы темным налетом, уменьшая светоотдачу. Тонкая нить также чувствительна к ударам – тряска на плохой дороге может привести к ее обрыву. Качественные автомобильные лампы накаливания разработаны с учетом этого фактора и проходят обязательное испытание на устойчивость к вибрации.

Вакуумная или газонаполненная колба. В самых ранних лампах был вакуум. Воздух удалялся из колбы, так как кислород приводил бы к быстрому окислению вольфрама. Позже стали заполнять колбу инертным газом (обычно аргоном или азотом) под давлением. Газ замедляет испарение вольфрама с нити, продлевая срок службы лампы.

Цоколь должен надежно фиксировать лампу в патроне и обеспечить хороший контакт для подачи электричества. Форма цоколя стандартизирована, чтобы лампа подходила только в предназначенное для нее гнездо. Некачественный или неправильно подобранный цоколь – невозможность установки или плохой контакт.

Основными достоинствами ламп накаливания сегодня остаются простота конструкции и эксплуатации, а также низкая стоимость. К недостаткам можно отнести относительно низкую светоотдачу и короткий срок службы, а также чувствительность к напряжению в бортовой сети.

Отсюда и область применения. В основном это габаритные огни, стоп-сигналы, указатели поворота, подсветка салона и номерных знаков. В головном свете современных автомобилей практически не встречаются из-за низкой эффективности.

Галогенные лампы – светят ярче и дольше.

Галогенные лампы стали логическим усовершенствованием классической лампы накаливания. Они доминировали на рынке головного света долгие годы и до сих пор очень широко распространены.

Как это работает? Основной принцип тот же: свет излучает раскаленная вольфрамовая нить. Нить должна находиться в строго определенном месте колбы и точно в фокусе отражателя фары. В противном случае свет будет "бить" не туда, слепя водителей встречных автомобилей или плохо освещать дорогу. Но ключевое отличие – в газе, которым заполнена колба. Помимо инертного газа, туда добавлены галогены: чаще всего йод или бром, иногда их соединения. Вот тут и начинается «магия» галогенного цикла.



Конструктивные особенности галогенных ламп.

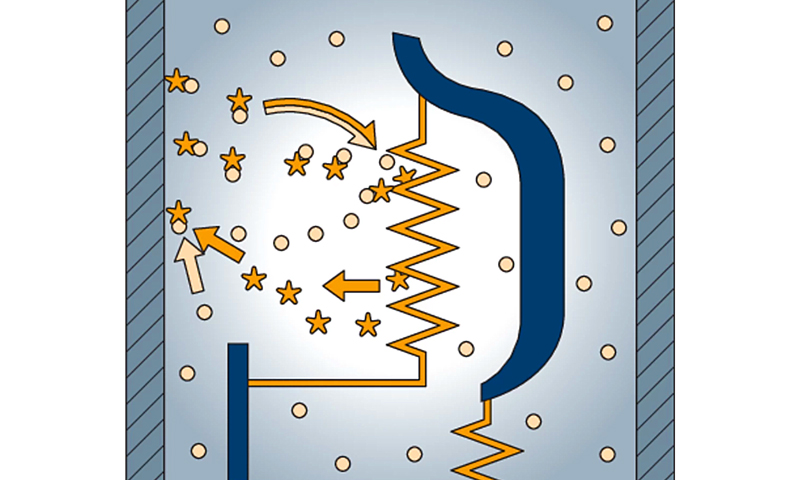

Галогенный цикл — вот сердце технологии. Испарившиеся с раскаленной нити атомы вольфрама не оседают на стенках колбы (как в обычной лампе), а вступают в реакцию с галогенами прямо в газовой среде, образуя летучие соединения – йодиды вольфрама. Эти соединения циркулируют в колбе. Когда они попадают обратно на горячую нить (где температура выше 1400°C), соединение распадается: вольфрам возвращается на нить, а галоген высвобождается для нового цикла.



Кварцевое стекло колбы - принципиально важный материал! Колба галогенной лампы нагревается до очень высоких температур (250-600°C). Обычное стекло не выдержало бы таких температур и деформировалось. Кварцевое стекло намного более термостойко, чем обычное. Кроме того, колба из такого стекла способна выдерживать высокое внутреннее давление газа в несколько атмосфер. Высокое давление газа еще эффективнее сдерживает испарение вольфрама. Отдельного упоминания достойна исключительная прозрачность кварцевого стекла и меньший показатель преломления в сравнении с обычным стеклом. Есть и обратная сторона медали – кварцевое стекло само по себе не блокирует ультрафиолетовую часть спектра, которая вредна для пластиковых элементов осветительного прибора. Поэтому галогенные лампы MILES имеют специальное покрытие колбы, блокирующее ультрафиолетовое излучение. Можно совершенно спокойно использовать их в фарах с пластиковым рассеивателем.

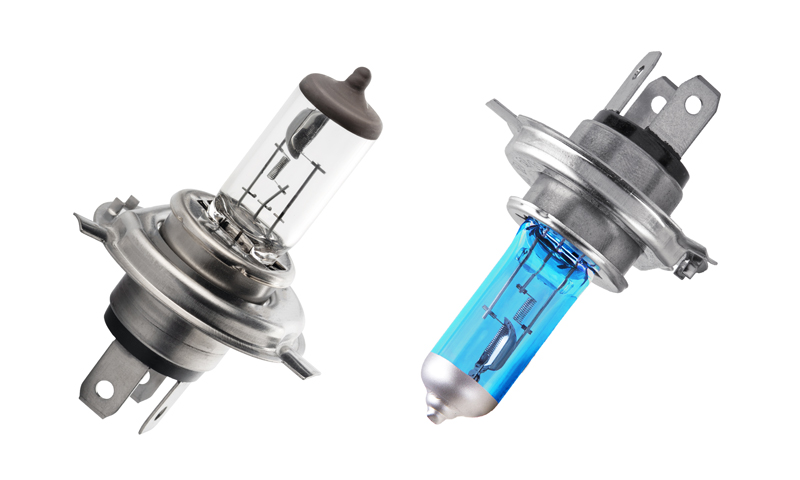

Точное расположение нити. Как и у предшественницы, положение и форма нити критичны для правильного формирования луча фары. Стандарты (H1, H4, H7, HB3, HB4 и т.д.) строго регламентируют геометрию нити и цоколя для каждой лампы. Например, лампа H4 имеет две нити накала (ближний/дальний свет) в одной колбе, и их положение относительно цоколя и друг друга должно быть идеально выверенным.

Неоспоримыми преимуществами галогенных ламп перед обычными лампами накаливания являются значительно более высокая светоотдача и кратно больший срок службы.
Цветовая температура свечения несколько выше, чем у обычных ламп накаливания, то есть ближе к дневному свету. В дополнение к ассортименту стандартных галогенных ламп MILES предлагает лампы серии SUPER WHITE, имеющие ультра-белый свет, что повышает контрастность и видимость объектов на дороге. Эффект достигается за счет применения синего фильтра.

Недостатком такого типа ламп можно считать необходимость более аккуратного обращения. Нельзя трогать колбу голыми руками во время замены – жировые следы от пальцев при нагреве создают локальные напряжения в кварце, лампа может взорваться. Несмотря на более высокую эффективность, значительная часть энергии по-прежнему уходит в тепло, а не в свет.

В силу обозначенных выше особенностей галогенные лампы десятки лет широко используются в головном освещении автомобилей и пока отнюдь не собираются покидать этот сектор применения.

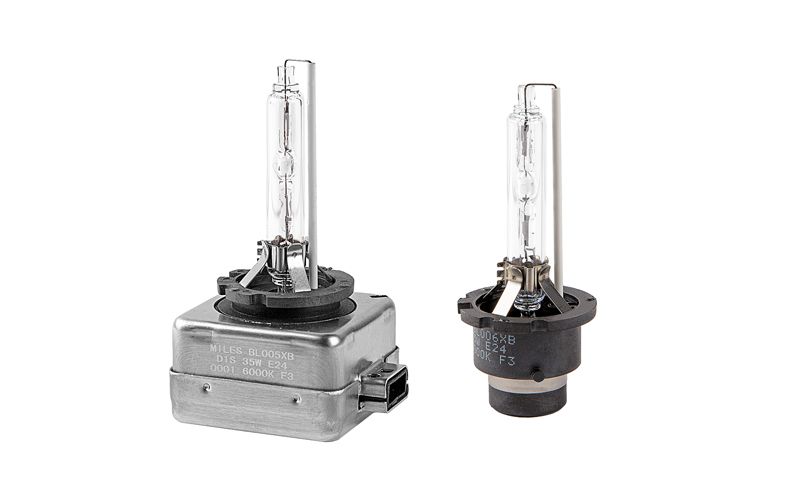

Ксеноновые лампы (HID) – световая дуга.

Ксеноновые лампы, или HID (High-Intensity Discharge – газоразрядные лампы высокой интенсивности), совершили настоящую революцию в автомобильном свете в 90-х и 2000-х годах. Это принципиально иная технология, вовсе не использующая нить накала.

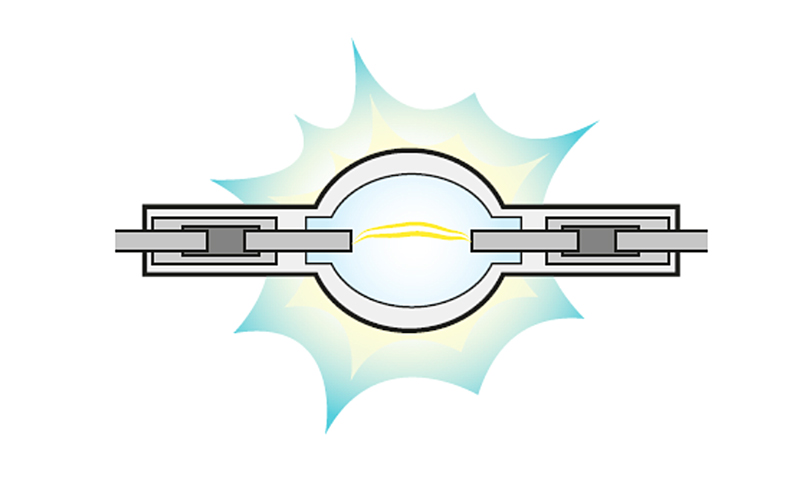

Как это работает? Свет создается не раскаленной нитью, а электрической дугой, возникающей между двумя электродами внутри герметичной колбы. Колба заполнена инертным газом (в том числе ксеноном) под высоким давлением и с добавлением солей металлов (ртути, натрия, скандия, цезия, серебра и др.). При подаче высокого напряжения порядка 20 000 – 25 000 Вольт между электродами проскакивает искра, ионизирующая газ и создающая устойчивую плазменную дугу. Эта дуга разогревает пары металлов до экстремальных температур, что приводит к мощному излучению видимого света. После розжига напряжение для поддержания дуги снижается до 80-100 В.



Отличительные особенности ксеноновых ламп.

Внутренняя колба из кварцевого стекла должна выдерживать огромное давление (до 100 атмосфер в горячем состоянии!) и высокие температуры (до 750°C). Обычно имеет характерную форму – маленькая сферическая или овальная "капсула" с выступающими электродами. Внешняя колба при нормальной работе не разогревается выше 200-300°C. Колбы ксеноновых ламп MILES, аналогично галогенным, имеют покрытие, блокирующее ультрафиолетовый диапазон спектра. А проверка 100% колб перед сборкой исключает любые, даже микроскопические дефекты.

Два вольфрамовых электрода, расположенных точно друг напротив друга внутри колбы. Расстояние между ними и их положение относительно корпуса лампы критически важно для правильного формирования светового пучка в фаре. Разные типы ксеноновых ламп имеют строгие стандарты (D1S, D2S, D3S, D1R, D2R и т.д.).

Газовый состав. Ксенон нужен для быстрого старта и получения приемлемого света сразу после включения. Соли металлов определяют спектр и эффективность свечения после прогрева. Соли ртути в лампах D1S и D2S обеспечивают основную светоотдачу, но в интересах экологии более новые лампы (D3S, D4S) делают безртутными, что немного снижает светоотдачу, но значительно упрощает их утилизацию.

Цоколь, как и у галогенок, обеспечивает фиксацию и контакт. Малейший перекос приведет к неправильному лучу. При изготовлении ламп MILES используется жесткий, прочный, термостойкий, устойчивый к растрескиванию материал PPS (полифениленсульфид), гарантирующий надежную фиксацию лампы в течение всего срока службы.



Блок розжига (балласт) - весьма сложная часть системы, выполняющая крайне важные функции:
•    Преобразует низкое бортовое напряжение (12 В) в высоковольтный импульс (20000-25000 В) для розжига дуги.
•    Стабилизирует напряжение и ток после розжига для поддержания стабильной дуги.
•    Контролирует работу лампы, обеспечивает безопасность.
Без балласта ксеноновая лампа просто не будет работать. Это отдельный блок, который обычно крепится рядом с фарой. Но в случае с D1S и D3S, например, лампа и блок розжига являются единой деталью.

Плюсы ксеноновых ламп:
Выдающаяся светоотдача: в 2-3 раза выше, чем у галогенной лампы, при меньшем энергопотреблении (обычно 35 Вт против 55 Вт). Лучшее освещение обочин и отдаленных объектов.
Долгий срок службы, так как нет хрупкой нити, которая может перегореть. В среднем порядка 2000-3000 часов.
Белый свет, близкий к дневному, в диапазоне цветовой температуры 4000-6000K. Идеальный баланс между яркостью, контрастностью и комфортом для глаз, улучшает восприятие цвета и деталей. Технология позволяет делать лампы и с более высокими значениями, но практической пользы в этом нет. MILES в своем ассортименте предлагает лампы с температурой свечения 4300K и 6000K.
Меньшее тепловыделение. По сравнению с галогенками меньше нагревают саму фару и ее пластиковые элементы.

Минусы:
Более высокая стоимость по сравнению с галогенными лампами.
Сложная система, требующая установки блоков розжига и надежной проводки. Больше точек отказа.
Ксеноновые фары обязательно должны быть оснащены линзой или специально рассчитанным рефлектором, а также автокорректором угла наклона фар и омывателем фар. Отсюда и проблемы совместимости. Ни в коем случае нельзя монтировать ксеноновую лампу в фару, рассчитанную на галоген.

Это:

•    Неэффективно. Галогенная оптика не способна правильно сфокусировать свет от ксеноновой дуги.

•    Опасно: ослепление встречных водителей повышает риск аварии.

•    Незаконно. В нашей стране (как и во многих других) такие переделки запрещены и караются штрафами.

Ксеноновые лампы нашли свое применение в головном свете на автомобилях среднего и премиального сегмента. Требуют сертифицированной под данный тип источника света фары с автокорректором и омывателем.

Кратко о светодиодных лампах (LED).

Хотя статья фокусируется на предыдущих трёх технологиях, нельзя не упомянуть LED. Это полупроводниковые приборы, излучающие свет при прохождении тока. Они еще более энергоэффективны, чем ксенон, мгновенно включаются, имеют огромный срок службы (10 000+ часов), очень компактны и позволяют создавать сложные световые формы. Однако их установка в фары, не предназначенные для LED, также вызывает проблемы с ослеплением и неправильным светораспределением. Штатные LED-фары – это сложные системы с активным охлаждением и точной электроникой управления.

Заключение.

Понимание различий между лампами накаливания, галогенными и ксеноновыми – это не просто техническая любознательность, это знание, напрямую влияющее на вашу безопасность и комфорт за рулем.
При выборе ламп отдавайте предпочтение продукции известных вам брендов. Многочисленные лампы «ноу-нейм» часто не соответствуют заявленным характеристикам, имеют неточный световой пучок и быстро выходят из строя. Тип цоколя при подборе должен обязательно соответствовать рекомендации изготовителя автомобиля.
Своевременная замена перегоревших ламп, очистка фар и правильная регулировка света – это не просто требование ГАИ, а ваша ответственность перед собой и другими участниками движения. Выбирайте свет осознанно, и пусть ваша дорога будет всегда яркой и безопасной.
