Водяной насос: устройство, технологии, надежность

Уважаемые коллеги и партнеры!

Рады представить вашему вниманию статью, посвящённую теме: «Водяной насос: устойство, технологии, надежность».

Введение.

Водяной насос — один из ключевых компонентов системы охлаждения двигателя. Его роль трудно переоценить: он обеспечивает циркуляцию охлаждающей жидкости между радиатором и двигателем, предотвращая перегрев и обеспечивая оптимальный температурный режим. Несмотря на простоту конструкции на первый взгляд, автомобильный водяной насос представляет собой сложный узел, где каждая деталь влияет на общую надежность и ресурс. В этой статье мы разберем устройство насоса, особенности его компонентов, современные технологии повышения надежности, а также типичные неисправности и способы их предотвращения.

Конструкция водяного насоса.

Классический водяной насос (помпа) — это центробежный насос, приводимый во вращение либо ремнем привода ГРМ, либо ремнем навесного оборудования от коленчатого вала. Встречается и шестеренчатый привод, но сегодня это скорее экзотика. Конструкция помпы включает в себя следующие элементы:

1. Корпус. Чаще всего изготавливается из алюминия или чугуна. Алюминий легче, лучше отводит тепло и устойчив к коррозии. Чугун — более прочный, но тяжелее и подвержен коррозии без специальной обработки.
2. Крыльчатка — это сердце насоса, создающее поток охлаждающей жидкости. Современные крыльчатки могут быть изготовлены из металла (чаще всего стали или алюминия), композитов или термостойких пластиков. Каждому материалу присущи свои особенности: пластиковые крыльчатки легче и устойчивее к коррозии, но чувствительны к перегреву; металлические — прочнее, но могут быть подвержены кавитации и эрозии.
3. Подшипниковый узел обеспечивает стабильное вращение вала с минимальным трением. Современные насосы оснащаются двухрядными подшипниками, в которых либо оба ряда имеют шарики в качестве тел качения, либо один ряд – шариковый, а второй – роликовый. Оба типа работают в герметичной среде с постоянной смазкой. Качество подшипников и точность их установки критически важны для срока службы насоса.
4. Уплотнение вала (сальник). Основная задача сальника — герметично отделять полость, заполненную охлаждающей жидкостью, от остальных частей водяного насоса, при этом не препятствуя вращению вала. Современные уплотнения состоят из двух скользящих колец (одного статического и одного вращающегося), изготовленных из карбида кремния, графита или керамики. Материал и качество обработки сопрягаемых поверхностей колец напрямую влияют на герметичность и ресурс узла.
5. Вал соединяет привод (шкив) с крыльчаткой. Обычно изготавливается из закаленной стали, часто с антикоррозийным покрытием. Требует идеальной балансировки, чтобы избежать вибраций и преждевременного износа подшипников.

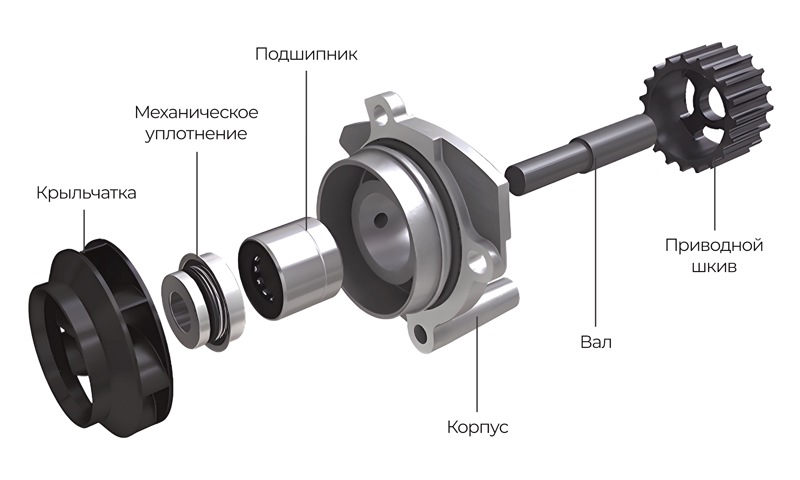

На фото: Традиционная конструкция механического водяного насоса

Залогом долговечности и высоких характеристик водяного насоса служат несколько факторов. Во-первых, точная геометрия и балансировка, то есть отсутствие биения вала и крыльчатки. Во-вторых, применение качественных материалов, стойких к нагрузкам, коррозионным воздействиям и износу. В-третьих, высокотехнологичные уплотнения, обеспечивающие длительную герметизацию вала в условиях перепадов температур и нагрузок.

Современные технологии увеличения срока службы и надежности.

MILES стремится к повышению ресурса и надежности продукции, применяя ряд технологических решений.

Первый этап разработки водяного насоса – создание трёхмерной формы и моделирование потока охлаждающей жидкости. Форма и размер каналов в корпусе проектируются с использованием вычислительной гидродинамики. Геометрические параметры крыльчатки также являются результатом математического расчета. На данном этапе закладывается требуемый КПД и снижается вероятность возникновения кавитации.

Прецизионная обработка деталей позволяет достигать высокой точности изготовления. Это обеспечивает идеальное сопряжение элементов, снижая износ и вероятность утечек. Для этого литой корпус водяного насоса и вал проходят финишную обработку на станках с ЧПУ. Вал и шкив (либо фланец шкива) проходят обязательную процедуру балансировки, исключающую вибрации при работе помпы.

Надежную запчасть невозможно представить себе в отрыве от качественных материалов. Корпуса водяных насосов MILES производятся из алюминиевого сплава A356. Данный литьевой сплав характеризуется минимумом примесей, сочетанием высокой прочности и малой массы. Высокие характеристики позволяют широко применять этот материал, например, в атомной энергетике и в аэрокосмической отрасли.

Валы водяных насосов изготовлены из конструкционной нержавеющей хромомарганцевой стали. Это позволяет получить вал с высокими показателями поверхностной прочности и вязкостью сердцевины. После термического упрочнения такой вал сохраняет геометрию на протяжении долгого периода эксплуатации.

Высокотехнологичные специализированные материалы применяются и в производстве крыльчаток. В том числе полифениленсульфид (PPS). Среди прочих полимеров выделяется высокой прочностью, жесткостью и износостойкостью. Материал устойчив к воздействию агрессивных веществ даже при температурах до 235°С. Вероятность деформации или повреждений крыльчатки из PPS сводится к минимуму.

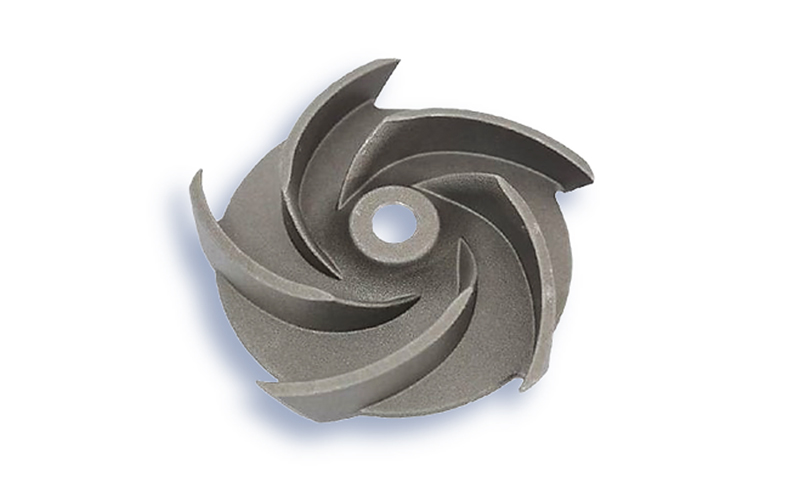

На фото: Полимерная крыльчатка

Отдельного рассказа заслуживает еще один ключевой элемент водяного насоса – механическое уплотнение вала. Основой конструкции сальника являются два кольца, прижимаемых друг к другу. Одно из них зафиксировано в корпусе насоса и остается неподвижным. Второе закреплено на валу и вращается вместе с ним (динамическое кольцо). В процессе работы насоса между кольцами образуется микрозазор, заполненный тончайшей пленкой из антифриза. Этот тонкий слой охлаждающей жидкости и создает непроницаемое уплотнение, а кроме того, препятствует абразивному износу и перегреву колец.

Хорошей аналогией здесь будет пленка из моторного масла, которая формируется между стенками цилиндров и поршневыми кольцами.

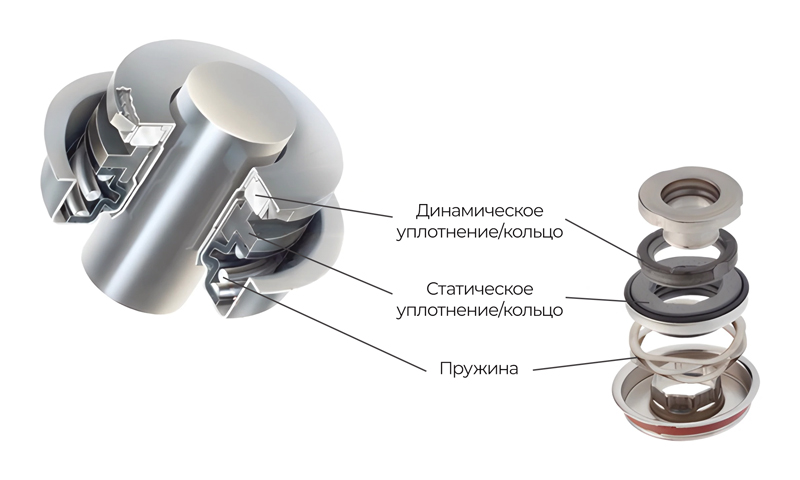

На фото: Механическое уплотнение вала помпы

Необходимыми свойствами кольца уплотнения наделяют применяемые материалы – керамика и графит, а также прецизионная обработка сопрягаемых поверхностей для идеальной гладкости. Сальники для водяных насосов MILES производятся на отдельном заводе, который специализируется на подобных уплотнениях, и поставляет их для применения в оригинальных комплектующих автопроизводителей, таких как Mercedes, Renault, Fiat, Geely и др.

Механическое уплотнение вала помпы очень чувствительно к условиям эксплуатации. В данном случае речь идет о количестве и качестве охлаждающей жидкости. При недостаточном уровне антифриза «мокрая» часть водяного насоса может недостаточно наполняться, что приведет к отсутствию той самой пленки антифриза между кольцами. В таких условиях неизбежно произойдет перегрев колец и необратимое нарушение герметичности сальника. Кстати, по той же причине настоятельно не рекомендуется вращать вал помпы в сухом состоянии. В случае необходимости проверить легкость вращения вала до установки насоса можно поместить его в емкость с новым антифризом и вращать уже в таком положении, чтобы не вызывать сухого трения колец.

Зная устройство сальника, не трудно догадаться, что наличие загрязнений в системе охлаждения также не способствует долгому сроку службы насоса. Твердые частицы размером от 0,05 мм вызывают абразивный износ уплотнения. Для продления срока службы водяного насоса крайне важно соблюдать регламент обслуживания системы охлаждения, используя при этом предписанный автопроизводителем тип охлаждающей жидкости.

Типичные неисправности и профилактика

Самый распространенный симптом выхода из строя помпы – утечка антифриза через дренажное отверстие в корпусе. Это говорит о неисправности механического уплотнения, и меры по профилактике мы уже рассмотрели чуть выше. К соблюдению регламентов и инструкций автопроизводителя можно добавить разве что промывку системы охлаждения, т.к. сама по себе замена охлаждающей жидкости отнюдь не всегда удаляет скапливающиеся в ходе длительной эксплуатации загрязнения.

Негерметичность может проявить себя и в посадочной плоскости насоса. Уплотнение корпуса может дать течь из-за термохимической деградации, либо по причине повреждений при некачественном монтаже.

Случается и так, что и без потери герметичности водяной насос начинает беспокоить излишней шумностью в работе. Вероятнее всего подшипник имеет износ, и игнорировать подобные симптомы не стоит. В конце концов подшипник может заклинить, что приведет к куда более дорогостоящему ремонту, нежели замена помпы. Избежать подобных проблем поможет корректная установка самого насоса и контроль состояния системы ременного привода. Высокие переменные нагрузки (колебания) в приводе и некорректное натяжение ремня будут ускорять износ подшипника.

При падении эффективности охлаждения двигателя одной из причин может являться разрушение или эрозия крыльчатки водяного насоса. В современных автомобилях подобные явления встречаются все реже, однако при безответственном отношении можно добиться и такого результата. Основной профилактической мерой здесь будет установка водяного насоса проверенного производителя. А в ходе эксплуатации следует избегать перегрева двигателя, следить за уровнем и качеством охлаждающей жидкости, удалять воздух из системы после работ по обслуживанию и/или ремонту.

Выводы.

Автомобильный водяной насос — это высокоточный и технологичный узел, от которого напрямую зависит здоровье двигателя. Его надежность определяется качеством материалов, точностью изготовления и соблюдением технологий при установке и эксплуатации. Современные разработки в области материаловедения, гидродинамики и механики позволяют создавать насосы, имеющие высокие характеристики и внушительный ресурс. Однако даже самый качественный насос требует правильного обслуживания: своевременной замены антифриза, контроля уровня жидкости и соблюдения регламентов по замене сопряженных узлов.

Выбирая насос, отдавайте предпочтение проверенным производителям, избегайте подделок и помните: экономия на качестве может обернуться дорогостоящим ремонтом двигателя.
